Parafudurlar: Elektrik/elektronik cihazların korunmasını sağlayan alçak gerilim ünitesi
Parafudurlar ; endüstriyel ve ticari binalarda yıldırım darbelerine karşı elektrik/elektronik cihazların korunmasını sağlayan alçak gerilim üniteleridir. Elektrik tesisatlarında çeşitli sebeplerle çok kısa süreli, yüksek genlikli, yüksek frekanslı ve yüksek gerilim mertebelerinde geçici darbeler (transientler) meydana gelebilir.
Voltimum Türkiye
Parafudurlar: Elektrik/elektronik cihazların korunmasını sağlayan alçak gerilim ünitesi
Yayınlandı: 6 Nisan 2022 · Kategori: Teknik Dokümanlar
Parafudurlar ; endüstriyel ve ticari binalarda yıldırım darbelerine karşı elektrik/elektronik cihazların korunmasını sağlayan alçak gerilim üniteleridir. Elektrik tesisatlarında çeşitli sebeplerle çok kısa süreli, yüksek genlikli, yüksek frekanslı ve yüksek gerilim mertebelerinde geçici darbeler (transientler) meydana gelebilir.
Bu belgeden

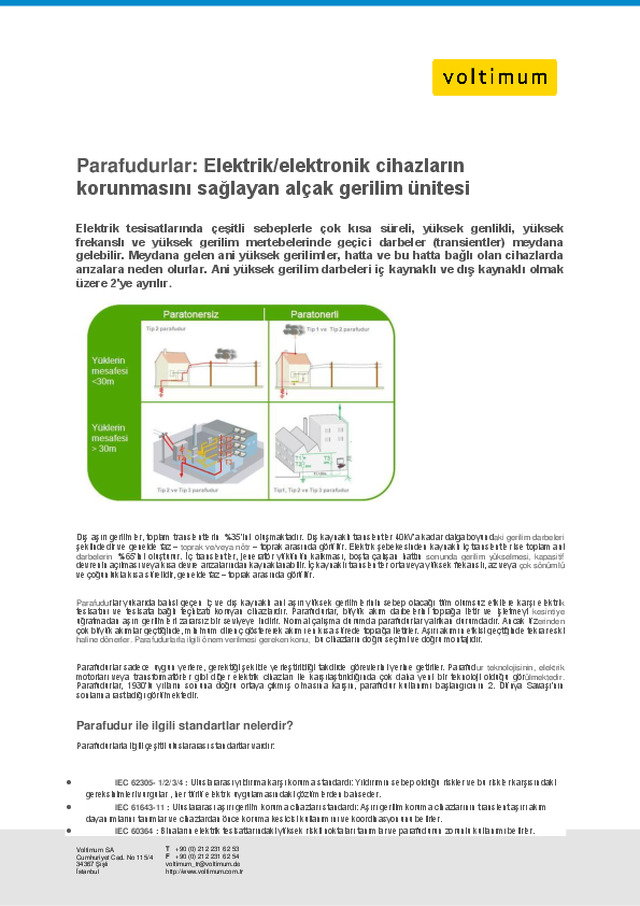

Parafudurlar: Elektrik/elektronik cihazların korunmasını sağlayan alçak gerilim ünitesi Elektrik tesisatlarında çeşitli sebeplerle çok kısa süreli, yüksek genlikli, yüksek frekanslı ve yüksek gerilim mertebelerinde geçici darbeler (transientler) meydana gelebilir. Meydana gelen ani yüksek gerilimler, hatta ve bu hatta bağlı olan cihazlarda arızalara neden olurlar. Ani yüksek gerilim darbeleri iç kaynaklı ve dış kaynaklı olmak üzere 2'ye ayrılır. Dış aşırı gerilimler, toplam transientlerin %35’ini oluşmaktadır. Dış kaynaklı transientler 40kV’a kadar dalga boyundaki gerilim darbeleri şeklindedir ve genelde faz – toprak ve/veya nötr – toprak arasında görülür. Elektrik şebekesinden kaynaklı iç transientler ise toplam ani darbelerin %65’ini oluşturur. İç transientler, jeneratör yükünün kalkması, boşta çalışan hattın sonunda gerilim yükselmesi, kapasitif devrenin açılması veya kısa devre arızalarından kaynaklanabilir. İç kaynaklı transientler orta veya yüksek frekanslı, az veya çok sönümlü ve çoğunlukla kısa sürelidir, genelde faz – toprak arasında görülür. Parafudurlar yukarıda bahsi geçen iç ve dış kaynaklı ani aşırı yüksek gerilimlerinin sebep olacağı tüm olumsuz etkilere karşı elektrik tesisatını ve tesisata bağlı teçhizatı koruyan cihazlardır. Parafudurlar, büyük akım darbelerini toprağa iletir ve işletmeyi kesintiye uğratmadan aşırı gerilimleri zararsız bir seviyeye indirir. Normal çalışma durumda parafudurlar yalıtkan durumdadır. Ancak üzerinden çok büyük akımlar geçtiğinde,...
PDF dosyasını aç
