Paralel bağlı gelen dağıtıcılar arasında seçicilik elde etme sanatı

Paralel bağlı gelen alçak gerilim dağıtıcılar arasındaki seçiciliği hesaplamak hiç kolay bir iş değildir. Ortak bir bara üzerinde iki, üç ve daha fazla transformatörün paralel çalışmasında, tek tek gelen dağıtıcılarda akan kısmi kısa devre akımları, bir arızanın meydana geldiği arızalı bir dağıtıcıdaki toplam kısa devre akımına eklenir.

Voltimum Türkiye

Paralel bağlı gelen dağıtıcılar arasında seçicilik elde etme sanatı

Yayınlandı: 18 Mayıs 2022 · Kategori: Teknik Dokümanlar

Paralel bağlı gelen alçak gerilim dağıtıcılar arasındaki seçiciliği hesaplamak hiç kolay bir iş değildir. Ortak bir bara üzerinde iki, üç ve daha fazla transformatörün paralel çalışmasında, tek tek gelen dağıtıcılarda akan kısmi kısa devre akımları, bir arızanın meydana geldiği arızalı bir dağıtıcıdaki toplam kısa devre akımına eklenir.

Bu belgeden

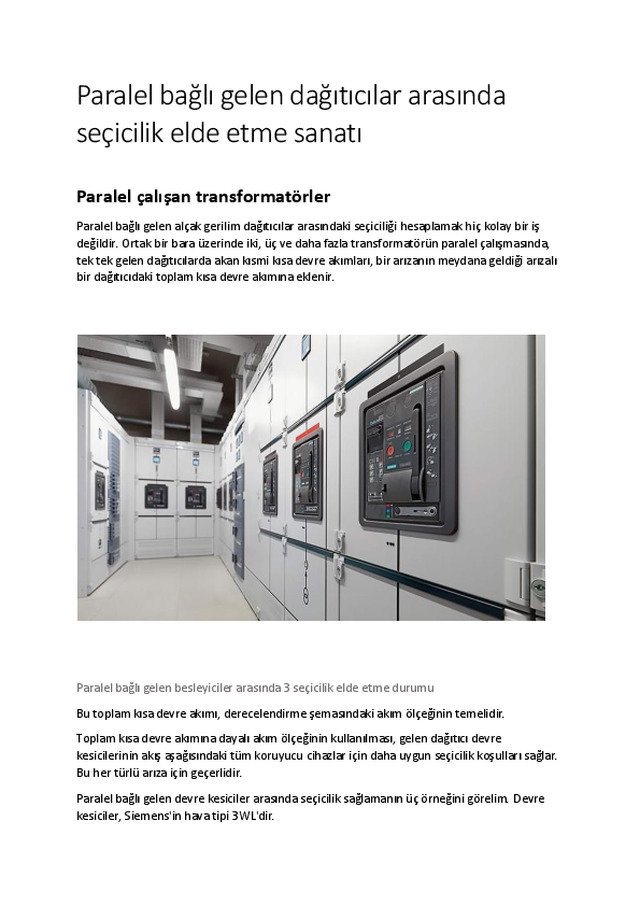

Paralel bal gelen datclar arasnda seicilik elde etme sanat Paralel alan transformatrler Paralel bal gelen alak gerilim datclar arasndaki seicilii hesaplamak hi kolay bir i deildir. Ortak bir bara zerinde iki, ve daha fazla transformatrn paralel almasnda, tek tek gelen datclarda akan ksmi ksa devre akmlar, bir arzann meydana geldii arzal bir datcdaki toplam ksa devre akmna eklenir. Paralel bal gelen besleyiciler arasnda 3 seicilik elde etme durumu Bu toplam ksa devre akm, derecelendirme emasndaki akm leinin temelidir. Toplam ksa devre akmna dayal akm leinin kullanlmas, gelen datc devre kesicilerinin ak aasndaki tm koruyucu cihazlar iin daha uygun seicilik koullar salar. Bu her trl arza iin geerlidir. Paralel bal gelen devre kesiciler arasnda seicilik salamann rneini grelim. Devre kesiciler, Siemens'in hava tipi 3WL'dir. indekiler: 1. ki zde gelen datc 2. zde gelen datc 3. Bara kuplr devre kesiciler araclyla paralel bal gelen datclar 1. ki zde gelen datc ekil 1, ayn g deerine ve ayn uzunlukta gelen besleme kablosuna sahip iki paralel bal transformatre sahip bir giden fiderde bir arza olmas durumunda ksa devre akmlarnn dalmn detaylandrmaktadr. F1 sigortasndan geen toplam ksa devre akm Ik, Ik-T1 ve Ik-T2 ksmi ksa devre akmlarndan oluur. (!) ngrlen ideal durumdaki toplam ksa devre akm lk (dier giden datclardaki yk akm dikkate alnmadan tam olarak merkeze yerletirilmi yk datcs) gelen datclar arasnda eit olarak blnd iin devre kesicilerin ama karakteristii Q1 veya Q2dir. Burada,...
