Yeni SACE Emax 2 - Pano üreticileri için avantajlar

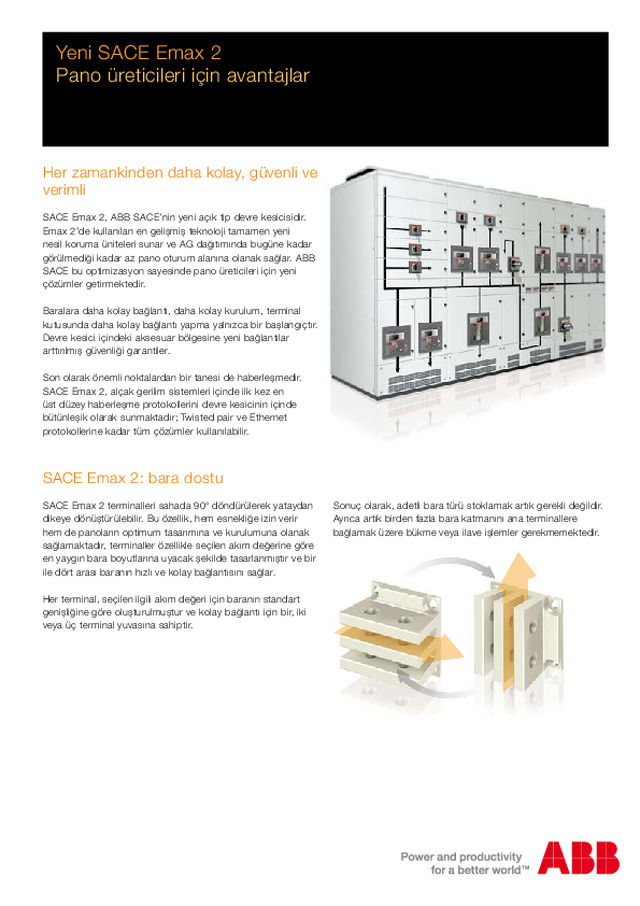

Yeni SACE Emax 2 Pano üreticileri için avantajlar Her zamankinden daha kolay, güvenli ve  verimli SACE Emax 2, ABB SACE’nin yeni açık tip devre kesicisidir.Emax 2’de kullanılan en gelişmiş teknoloji tamamen yeni nesil koruma üniteleri sunar ve AG dağıtımında bugüne kadar görülmediği kadar az pano oturum alanına olanak sağlar. ABB SACE bu optimizasyon sayesinde pano üreticileri için yeni çözümler getirmektedir. Baralara daha kolay bağlantı, daha kolay kurulum, terminal kutusunda daha kolay bağlantı yapma yalnızca bir başlangıçtır. Devre kesici içindeki aksesuar bölgesine yeni bağlantılar arttırılmış güvenliği garantiler. Son olarak önemli noktalardan bir tanesi de haberleşmedir. SACE Emax 2, alçak gerilim sistemleri içinde ilk kez en üst düzey haberleşme protokollerini devre kesicinin içinde bütünleşik olarak sunmaktadır; Twisted pair ve Ethernet protokollerine kadar tüm çözümler kullanılabilir. SACE Emax 2: bara dostu SACE Emax 2 terminalleri sahada 90° döndürülerek yataydan dikeye dönüştürülebilir. Bu özellik, hem esnekliğe izin verir hem de panoların optimum tasarımına ve kurulumuna olanak sağlamaktadır, terminaller özellikle seçilen akım değerine göre en yaygın bara boyutlarına uyacak şekilde tasarlanmıştır ve bir ile dört arası baranın hızlı ve kolay bağlantısını sağlar. Her terminal, seçilen ilgili akım değeri için baranın standart genişliğine göre oluşturulmuştur ve kolay bağlantı için bir, iki veya üç terminal yuvasına sahiptir. Sonuç olarak, adetli bara türü stoklamak artık gerekli değildir. Ayrıca artık birden fazla bara katmanını ana terminallere bağlamak üzere bükme veya ilave işlemler gerekmemektedir.

SACE Emax 2: daha verimli   − Daha az alan kaplama   − Daha az bakır   − Daha az çelik Bakır tasarruf miktarı hem kaplanan alanın azalmasına hem de güç kayıplarının azalmasına bağlıdır.  Bakırdan tasarruf:  Bara uzunluğu -%20; Bara kesiti -%8. QF3 QS2 QF2 QS1 QF1 QF4 1 2 1 2 QS2 QS1 QF4 QF3 QF2 QF1 Emax ile G= 2000 mm Emax 2 ile G= 1600 mm Bir alışveriş merkezinin güç dağıtım bölümünün devre şeması:  İki paralel trafo, bara bağlantısı, GenSet. L1 L2 M M G 1.6 MVA T1 Trafo 2500A QF1 1.6 MVA T2 Trafo 2500A QF2 2500A QF4 İkincil yükler Öncelikli yükler 1 MVA  Jeneratör 1600A QF3 1600A QS2 2500A QS1 Devre kesici QF1 QF2 QF3 QF4 QS1 QS2 2500 2500 1600 2500 2500 1600 E3 3P E3 3P E1 3P E3 3P E3 MS 3P E1 MS 3P E2.2 3P E2.2 3P E1.2 3P E2.2 3P E2.2 MS 3P E1.2 MS 3P 1 2 600 mm 800 mm 400 mm 600 mm 300 mm 300 mm Kolon no. Kolon genişliği:Emax ile Kolon genişliği:Yeni Emax 2 ile Bara bölmeleri In Emax Emax 2

Her bir Emax 2 devre kesiciye doğrudan terminal kutusunun üzerine kolaylıkla takılabilen çoklu kartuş tipi haberleşme modülleri takılabilir. Haberleşme üniteleri Modbus, Profibus ve Devicenet protokolleri ile Modbus TCP, Profinet ve Ethernet IP protokolleri kullanımı yoluyla bütün otomasyon ve enerji yönetimi sistemlerine entegre edilmesine imkan tanır. Emax 2’nin haberleşme olanakları pahalı ve zor dönüştürücülere olan ihtiyacı ortadan kaldırır. Kablo bağlama hiçbir zaman yeni terminal kutusu ile yapıldığı kadar kolay olmamıştı: bağlantı için hiçbir ilave alet gerekmemektedir. SACE Emax 2: daha güvenli SACE Emax 2: daha kolay Güvenli aksesuar montajı: Emax 2 kapağının çıkarılması işletme mekanizmasını içeren kısma değil, yalnızca aksesuarların bulunduğu kısma erişimi sağlar. Bu özellik hem bakım personeli için, hem de kesicinin kendisine hasar verme ihtimaline karşı ilave güvenlik sağlar. İç tarafta yer alan bir dizi koruyucu kapağı çıkararak işletme mekanizmasına erişim hâlâ sağlanabilir. Kilitlenen kepenkler: Çekmeceli tip devre kesicilerin sabit parçasındaki kepenkler, sabit parçanın içinden erişim bulunmayacak şekilde önden kilitlenebilir, dolayısıyla kilitlenmenin gerçekleşmesi için çalışan devre kesicinin dışarı çıkarılmasına gerek kalmamaktadır. Ayrıca, kolaylaştırılmış, güvenli bakım faaliyetleri için üst ve alt kepenkler birbirinden bağımsızdır. Kurulum kolaylığı. Özel kılavuz raylar hareketi kolaylaştırarak “devre kesici dışarıda” pozisyonundan “test” ve “devre kesici içeride“ pozisyonlarına doğru ve kilitli konumlandırma sağlamaktadır. Ayrıca kılavuz raylar sabit parçanın dışına doğru uzanmaktadır; böylelikle hareketli parça bir vinç veya asansör kullanarak rayların üzerine yerleştirmek suretiyle kolaylıkla takılabilir. Bu, kolay ve güvenli kurulum sağlamaktadır.  Geliştirme kolaylığı. Emax 2’nin özellikleri halihazırda IEC61439-2 uyarınca belgelendirilmiş panoları yeniden muayene etmeksizin Emax’ın kolayca değiştirilmesine imkan tanır. İlgili cihaz değişimine dair gereksinimler (IEC61439-1’in 10.10.3.5 sayılı paragrafları ile 13. tablosu) karşılanır. Nötr kutup esnekliği. Emax 2 devre kesiciler için nötr konum, N, L1, L2, L3’ten L1, L2, L3, N’ye değişecek şekilde doğrudan koruma ünitesinden değiştirilebilir.  Formlama kolaylığı. Sabit parça boyunca uzanan özel aralık yalıtım separatörleri yerleştirilmesine imkan tanıyarak farklı formlama biçimlerinin uygulanmasını kolaylaştırır. SACE Emax 2: daha hızlı bağlantı
