Bu yazımızda, işletmenize kaçak akım koruma anahtarı seçimi nasıl yapılır? sorusunu cevaplamak için dikkat edilmesi gerekenleri 5 adımda inceleceyeceğiz.
İşletmenize uygun kaçak akım koruma anahtarı seçimi nasıl yapılır?
1. Adım

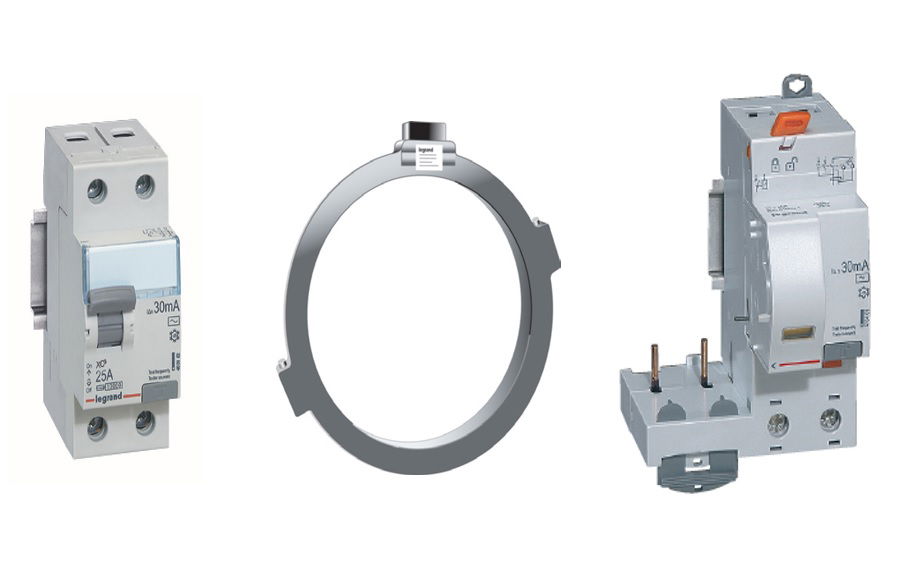

Kaçak akım koruma anahtarı seçimi için 1. adım işletmenize uygun kaçak akım koruma modeli seçmektir.
- Kaçak akım koruma anahtarı
- Toroid akım trafosu ile kaçak akım algılama
- Kaçak akım korumalı sigorta
- Kaçak akım korumalı kompakt şalter
- Sigortalar için yana montaj kaçak akım blokları
- Kompakt şalterler için yana veya alta montaj kaçak akım blokları
2. Adım
Kaçak akım koruma anahtarı seçimi için 2. adım işletmenize uygun kaçak akım koruma hassasiyetini belirlemektir.
10mA , 30mA Hayat Koruma
| Hata akımı | Maksimum Açma Süresi | |
| 30mA Hassasiyetindeki bir kaçak akım koruma rölesi için | ||
| I∆n/2 | 15mA | Açma yapmaz |
| I∆n | 30mA | 300ms |
| 2xI∆n | 60mA | 150ms |
| 5xI∆n | 150mA | 40ms |
100mA, 300mA, 500mA, 1A, 3A ..... Yangın Koruma
3. Adım
Kaçak akım koruma anahtarı seçimi için 3. adım ise uygun tip kaçak akım seçimidir.
AC tipi (Alternatif akımda kullanılır)
A tipi ( Hem Alternatif hemde doğru akımının birlikte kullanıldığı tesisatlarda kullanılır) Özellikle yeni nesil asansör veya UPS hatlarında DC akım kaynaklı gereksiz kaçak akım açmaları olur işte bu durumda A tipi kaçak akımlar DC akımı analiz eder ve gereksiz açma yapılması önlenmiş olur.
Hpi tipi ( Hem Alternatif hemde doğru akımının birlikte kullanıldığı ve zor çevre şartlarının bulunduğu tesisatlarda kullanılır ) A tipi ile aynı teknik özellik vardır DC akımı analiz edebilir ve IP koruması daha yüksekdir.Zor çevresel etkilerin olduğu alanlar içindir ( örnek imalathaneler gibi )
Gecikmeli tip ( Kaçak akım açma sınırına geldiği anda hemen açma yapmaz yaklaşık 1sn gecikme ile açma sağlar. Bu durum selektivide gerektiren uygulamalar için ideal çözümdür) Örnek daire içindeki kaçak akımda sayaç panosundaki kaçak akım atması olayı yaşanması durumda sayaç panosunda S tipi gecikmeli kaçak akım konulması gereklidir. Böylelikle kaçak akım anınında herzaman öndeki yani daire içindeki kaçak akım açıcaktır.
4. Adım

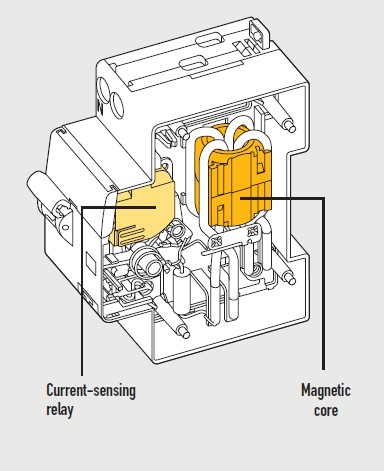

IEC 61008-1 ve TS EN 61008-1: 2013 Standartlara uygun ve gerekli kalite belgelerine sahip aynı zamanda elektromekanik tip kaçak akım tercih edilmelidir. Elektromekanik tip kaçak akım kullanılması yasal olarak da zorunludur. Çünkü elektromekanik tip kaçak akımlar faz veya nötr hattı kopsada her durumda korumayı garanti eder.
5. Adım
Nominal akım degeri (In):
Kaçak akım koruma röleleri herhangi bir termik veya manyetik koruma yapmazlar. Ancak nominal olarak üzerinden akacak olan akıma göre seçilmelidir. Kendinden önceki devre kesicinin izin verdiği nominal akımı taşıyabilecek kapasitede seçilmelidir.

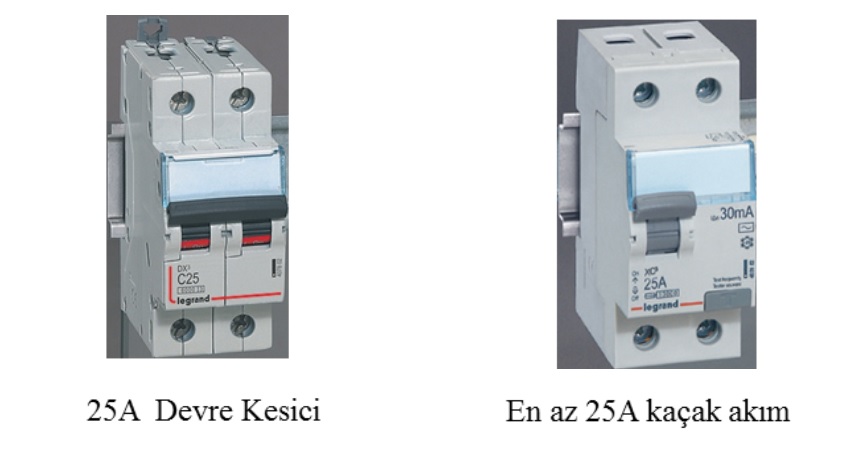

Bir başka ifade ile kendinden önceki devre kesici ile en az aynı nominal akım değerine sahip olmalıdır. Hatta kaçak akım koruma anahtarının nominal akım değeri sigortanın üstünde tercih edilebilir şöyleki 25A bir sigortanın olduğu hatta 40A kaçak akım koruma anahtarı koymanın hiçbir zararı yoktur.
Örnek;
Yazar
Süleyman ÖZDAL
Legrand Elektrik San.A.Ş.
Eğitim Yöneticisi
