Devre kesici, devrenin normal koşullarında akımları tespit edebilen, destekleyen ve kesebilen mekanik bağlantı cihazıdır. Bu aparat ayrıca belirli bir zamanda destekleyebilir ve kısa devre akımları gibi devre için belirtilen anormal koşullar altında akımları kesebilir.
Uygulamada, bir devre kesici, ,röle ve anahtardan etkilenmeyen ve ayrıca elektrik arkını söndürmek için uygun araçlarla donatılmıştır. Böylece röle arızayı tespit eder ve doğrudan devre kesiciye etki eden tetikleyiciye hareket emri verir. Genel olarak, Alçak Gerilim devre kesicileri, röle ve tetik bir birleştirilir. Bu durumda tetik rölesi doğrudan şaltere etki eder.
Not: Bazı devre kesicilerin sık sık anahtarlama yapabilmesine rağmen, normal olarak nadiren çalışacak şekilde tasarlanmıştır.
Yukarıda anlatımlardan, rölelerin devre kesicilere entegre işlevi veya bunlardan bağımsız olarak en çeşitli işlevlere sahip olabileceği sonucuna varılabilir. Her durumda, onun işlevi her zaman 'tespit etmek' ve emir vermek. Bu nedenle bunlar farklı olabilecek iki cihazdır.
Esas olarak iki tip kesici vardır: devre kesici magneto ve devre kesici diferansiyel. Bunlardan herhangi birinin beyni her zaman bir röledir. Böylece, manyetotermal devre kesicide, beyin bir elektromanyetik rölenin ve bir termal rölenin birleşimidir. Diferansiyel devre kesici durumunda, beyin diferansiyel bir röledir.
Bu iki rölenin çalışma prensibinden, her birinin hangi amacı kullanabileceğini kolayca belirleyebiliriz. Bu nedenle, termal röle, bimetal bıçaktaki ısıtmanın bir fonksiyonu olarak performansından dolayı, yavaş bir etkiye sahiptir, daha yavaş ve aşırı akım daha düşüktür. Bu nedenle, tesisat ve alıcıların aşırı yüklenmeye karşı korunmasında kullanılır.

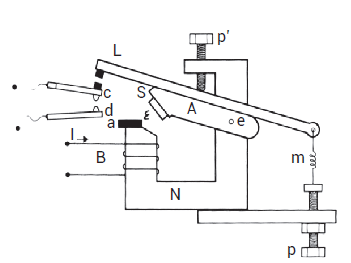

Belli bir yoğunluk değerinin neden olduğu ferromanyetik çekirdeğin uyarılması ile hareket eden elektromanyetik röle, bu değer aşılır aşılmaz pratikte anında olacaktır. Bu yüzden fişleri ve alıcıları kısa devrelere karşı korumak için kullanılır.
Bir zamanlayıcının önceden ayarlanmasını sağlayan, yani çalışmadaki bir zaman gecikmesi ayarının yapılmasını sağlayan çok çeşitli röleler vardır - röleler zamanlanır. Bu durumda, röle sadece önceden belirlenmiş koşullar altında, ayar süresinin sonunda çalışır.
Diferansiyel rölesi söz konusu olduğunda, daha sonra diferansiyel devre kesiciye entegre olarak başvuracağız
Manyeto kırıcı olarak bile iki ana tip vardır: endüstriyel ve ev tipi devre kesici tipleri.
Endüstriyel tip devre kesici
Çok çeşitli dış etkenlerin olduğu üretim alanlarında kullanılmak ve farklı tiplerde ve işletim sistemlerinde elektrikli makinelerin çalıştırılması, ivmelenmesi, durması gibi özelliklere sahiptir. Başlıca özellikleri:
• öngörülen akım I n - değer sınırları olmadan ve birçok devre kesicide düzenleme imkanı ile;
• Nominal gerilim U n ≤ 1000 V;
• Kesme gücü - öngörülen akım değerine bağlıdır;
• Karakteristik eğri - üretici tarafından tanımlanır.
Ev tipi devre kesici IEC 60898 ile uyumludur. Başlıca özellikleri:
• öngörülen akım I n - 125 A ile sınırlıdır ve düzenleme imkanı yoktur;
• Nominal gerilim U n ≤ 400 V;
• Kesme gücü - öngörülen akımın değerine bağlıdır.
