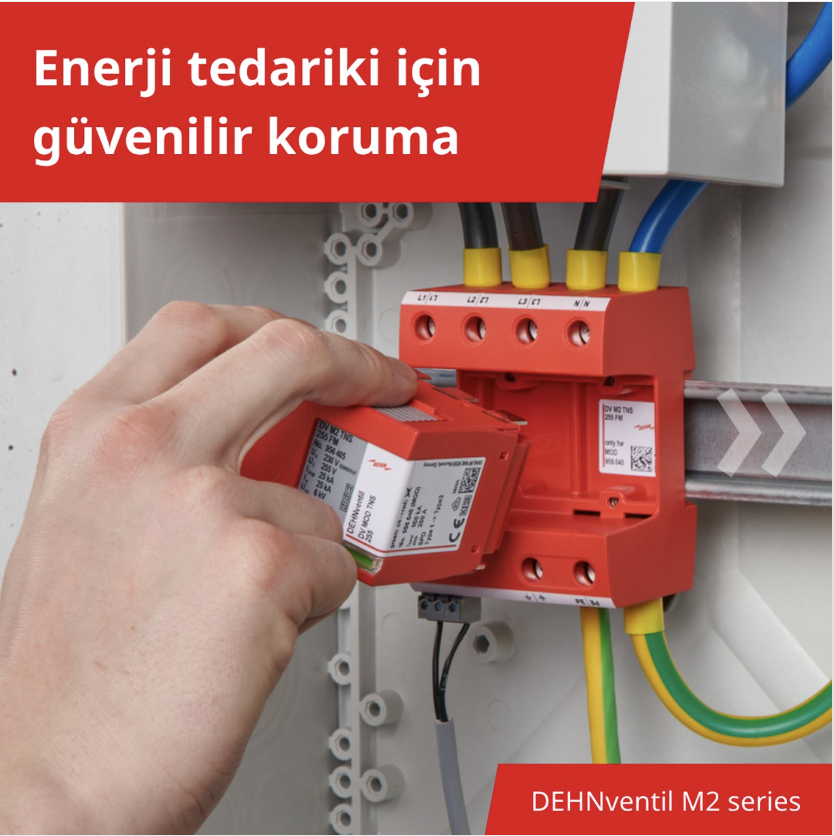

DEHNventil M2 serisi, en küçük montaj alanında maksimum performans sunar. Esnek kullanım imkanıyla, tek bir kompakt modülde endüstriyel alçak gerilim panoları için kesintisiz koruma sağlar. EN 61643‑11’e uygun testli Tip 1+2+3 kombinasyonlu parafudr, yıldırıma karşı dengeleyici, aşırı gerilime dayanıklı ve cihaz koruma özelliklerini tek cihazda birleştiriyor
Öne Çıkan Özellikler
Yüksek performans (Power Density):
100 kA RMS kısa devre akımına dayanıklı, yüksek darbe akımı kapasitesine sahip ve sadece 4 DIN modülü genişliğinde .Hızlı Correlation (RAC teknolojisi):
Entegre RAC ark boşaltma teknolojisi, yıldırım akımlarını hızla güvenli seviyelere indirirKapsamlı Uyumluluk:
TT, TN‑S, TN‑C, tek faz gibi tüm yaygın sistem konfigürasyonları için modeller mevcut .Kompakt Tasarım:
Sadece 4 modül genişliğinde olup, pano içinde yerden tasarruf sağlar .Tak‑Çıkar Modülerlik:
Takılabilir blok yapısı sayesinde tüm fazları aynı anda hızlı ve güvenli şekilde değiştirme imkânı sunuyor .Cihaz Koruması:
10 m’ye kadar kablo uzunluğunda cihaz koruması içerir; ek cihazlara gerek kalmazKurulum Kolaylığı:
Saha montajında %180 döndürme desteği, yan montaj seçeneği, 0.5 m kablo standardı gibi esneklikler sunmaktadır .
Teknik Şematik & Model Bilgileri
Model seçenekleri ve tanımları:
Model | Açıklama |
|---|---|
DEHNventil M2 TT FM (Part No. 956315) | TT/TN‑S sistemler için 4 modül, Tip 1+2+3, uzak sinyal kontağı ile |
DEHNventil M2 TNS FM (Part No. 956405) | TN‑S sistemler, 4 modül, Tip 1+2+3, RAC, uzak sinyal kontağı |
DEHNventil M2 TNC FM (Part No. 956305) | TN‑C sistemler, 4 modül, Tip 1+2+3, RAC, uzak sinyal kontağı |
DEHNventil M2 TT 2P FM (Part No. 956115) | Tek faz TT/TN sistemler için 2 modül, T1+2+3, RAC, sinyal kontağı |
DEHNventil M2 TN FM (Part No. 956205) | Tek faz TN sistemler, 2 modül, T1+2+3, RAC, uzak sinyal kontağı |
Teknik Özellikler (Ortak)
Nominal Gerilim: Maks. 255 V AC.
Darbe Akımı (10/350 µs): TT/TNS modellerde 100 kA, TNC modelde 75 kA, 2P modelde 50 kA gibi değişken – tüm modellerde follow‑current söndürme kapasitesi 100 kA RMS’e kadar.
Koruma Seviyesi: Uₚ ≤ 1,5 kV (bazı modelde L‑PE: 1,8–2,2 kV)
Redundant Sigorta: Maks. 250 A gG NH1 fuse ile.
Onaylar: VDE, KEMA, UL.
Montaj: 35 mm DIN ray, IP20, geniş çapta kablo bağlama desteği (esnek 35 mm² ye kadar).
Uygulama Alanları
Kritik Altyapılar: Hastane, alışveriş merkezi, ofis gibi önemli tesislerin enerji kesintilerini önler
Endüstriyel Panolar: Üretim hatları, enerji sistemleri gibi endüstriyel altyapılar için ideal .
Raylı Sistemler: Tren sinyalizasyonları, geçiş sistemleri ve seviye geçitleri gibi kritik uygulamalarda güvenliği artırır .
RAC (Rapid Arc Control) Teknolojisi
Bu teknoloji, ark boşaltmayı çok hızlı gerçekleştirip dirençli bir şekilde kırarak, arka taraftaki sistemin zarar görmesini engeller. Arc hızla bölünür ve söndürülür .
