İklimlendirme Kontrolleri 1 yazımızda değindiğimiz gibi yerden ısıtma ve petek kontrollerini ısıtma sistemi olarak kullanırken, Vrv/Vrf, Fancoil veya Split Klima gibi sistemler hem ısıtma hem de soğutma için kullabilmektedir.
Bundan birkaç sene önce Split klima ve fan coil sistemleri revaçta iken günümüzde bu sistemler yavaş yavaş yerlerini Vrv/Vrf sistemlerine bırakmaktadır. Fan Coil Sistemleri özellikle otel veya kamu projelerinde sıkça tercih edilen bir sistem olarak karşımıza çıkıyor. Okullarda yer tipi , evlerde ağırlıklı olarak 4 yöne üflemeli yada Duvar Tipi tercih edilir. Otellerde kanallı tip fan coiller ağırlıklı olarak kullanılır.
Adından da anlaşılacağı gibi bir fan ve önünde bulunan coil den oluşur. Çalışma prensibi içerisine sıcak su aldığı zaman sıcak, soğuk su aldığı zaman soğuk üfleyen cihazdır. Üflemeyi ise içinde bulunan fan yardımı ile yapar.2 tip fan coil vardır.Bunlar
2 Borulu Fancoiller : Üzerinde tek coil bulunan fancoil tipidir. Tercih edilmesinin nedeni daha ucuz olmasıdır. Aynı anda ısıtma veya soğutma işlemlerinden birini yapabilir. Bu tip fancoiller özellikle geçiş dönemlerinde işletmede büyük sıkıntılara sebep olur. Sıcaktan soğuğa veya soğuktan sıcağa geçiş dış ünitelerin mod değiştirmesinden dolayı bir zaman alabilir.
4 Borulu Fancoiller : Üzerinde 2 coil bulunan fancoil tipidir. Aynı anda ısıtma ve soğutma işlemini yapabilir.
Fan Coillerin KNX Sistemlerine entegrasyonu konusunda ilk düşünülmesi gereken konu sistemin 2 borulu mu yoksa 4 borulu mu olduğudur.
2 borulu sistemlerde Sıcak (ya da Soğuk)-Fan1-Fan2-Fan3 olmak üzere minimum 4 damar kabloya ihtiyaç bulunmaktadır.Fanlar 6 kademeye kadar yükseltilebilir.
4 borulu sistemlerde Sıcak-Soğuk-Fan1-Fan2-Fan3 olarak mimimum 5 damar kabloya ihtiyaç bulunmaktadır.
Otellerdeki uygulamalarda fancoil beslemeleri manyetik kontaklar tarafından kapı veya pencereler açıldığı zaman otomatik olarak kesilecek şekilde dizayn edilmektedir.

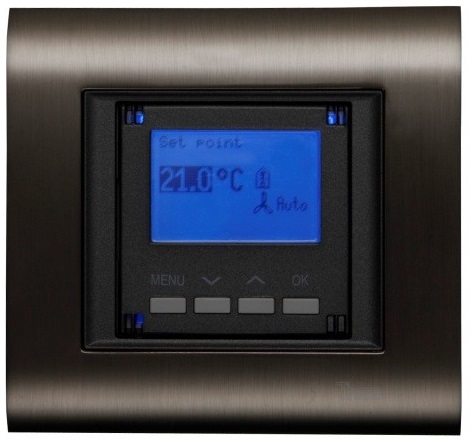

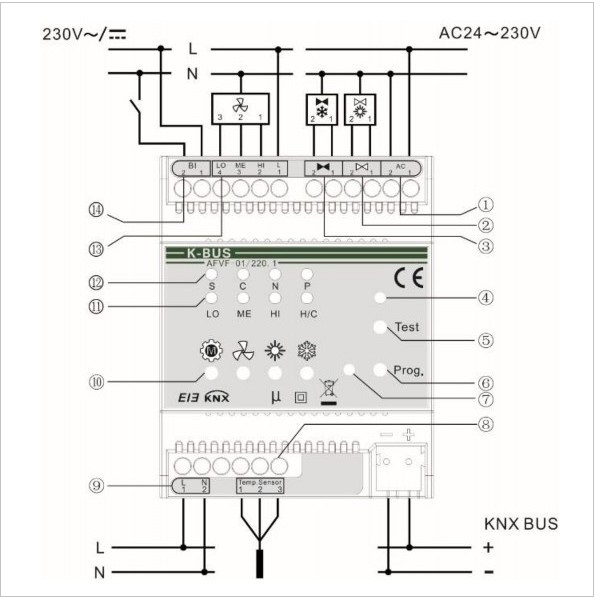

Firmaların modüllerine göre bir modülden 1 adet 4 borulu veya 2 adet 2 borulu sistem kontrol edilebilmektedir. Modüllere komutları gönderecek knx termostatlar ise sistemin kullanıcı tarafından görülen yüzüdür. KNX termostatlardan mevcut sıcaklık değerleri izlenebilir, sıcaklık ve fan değerleri set edilebilir ya da yaz kış modu seçimi yapılabilir.

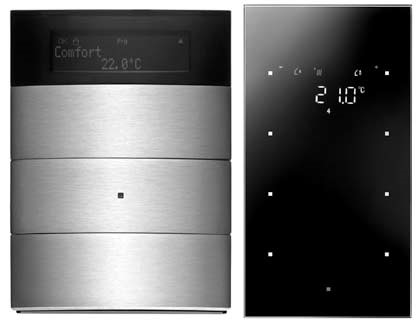

KNX Termostatlar ayrı bir ürün olarak bulunabileceği gibi,otomasyon kontrollerininde yapılabildiği anahtarlarla birlikte tek bir ürün olarak da (Multifunction Anahtar) bulanabilir. Termostatlar genelde kullanım alanlarında yerden 150 cm yükseklikte konumlandırılır.
