VRF/VRV Nedir, Variable Refrigerant Flow Kelimelerinin baş harflerinden oluşan VRF; Değişken Debili Soğutucu Akışkan Akışlı Klima Sistemi anlamında kullanılır.
*Variable Refrigerant Volume Kelimelerinin baş harflerinden oluşan VRV, Değişken Debili Soğutucu Akışkan Hacimli Klima Sistemi anlamında kullanılır.Aslında iki sistem arasında temel anlamda bir fark bulunmamaktadır. VRV Daikin marka cihazlara verilen isimken,diğer markalar VRF olarak adlandırılmaktadır. Split klimalar gibi bu sistemlerde de iç üniteler ve dış üniteler mevcuttur. Ama farklı olarak iç-dış ünite mesafesi çok daha yüksektir ve istenildiği kadar bölge oluşturulabilir. Split ünitelere göre de ciddi oranda enerji tasarrufu sağlamaktadırlar.
VRF Klima sistemleri ile;
- CO2 emisyonu düşürülüp, global ısınmanın önüne geçilmiştir.
- Sistemde kullanılan parçaların %90’ı geri dönüşüm özelliğine sahiptir.
- Kurşunsuz lehim kullanılarak çevreye zarar verilmesi önlenmiştir.
- Ozona sıfır zarar veren R410A gazı kullanılmaktadır.
Bir dış ünite ile, gaz akış dağıtıcıları yardımıyla birden çok iç ünitenin birbirinden bağımsız olarak kontrol edilebildiği direkt genleşmeli klima sistemleridir.
Tıpkı fan coil sistemlerindeki gibi farklı boru tipte olan çeşitleri vardır. 3 borulu Isı Geri Kazanımlı VRF Klima sistemi farklı bölge ve odalarda eş zamanlı ısıtma ve soğutma sağlama özelliğine sahiptir. 2 boruluları ise aynı anda ya ısıtma yada soğutma yapabilmektedir.
Bir dış ünite ile, gaz akış dağıtıcıları yardımıyla birden çok iç ünitenin birbirinden bağımsız olarak kontrol edilebildiği direkt genleşmeli klima sistemleridir. Tıpkı fan coil sistemlerindeki gibi farklı boru tipte olan çeşitleri vardır. 3 borulu Isı Geri Kazanımlı VRF Klima sistemi farklı bölge ve odalarda eş zamanlı ısıtma ve soğutma sağlama özelliğine sahiptir. 2 boruluları ise aynı anda ya ısıtma yada soğutma yapabilmektedir.

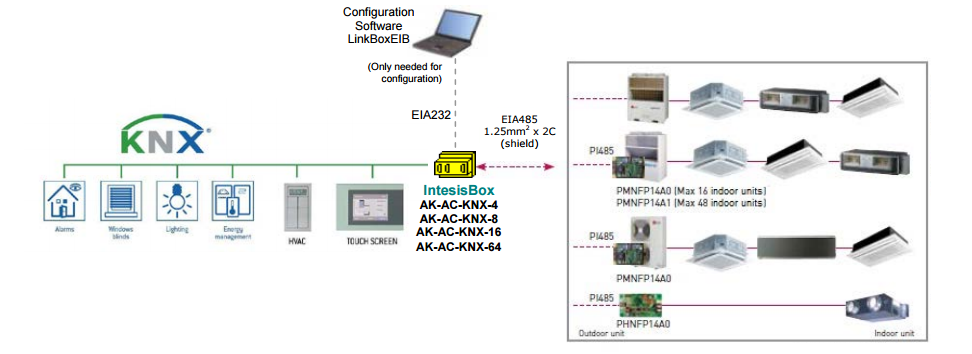

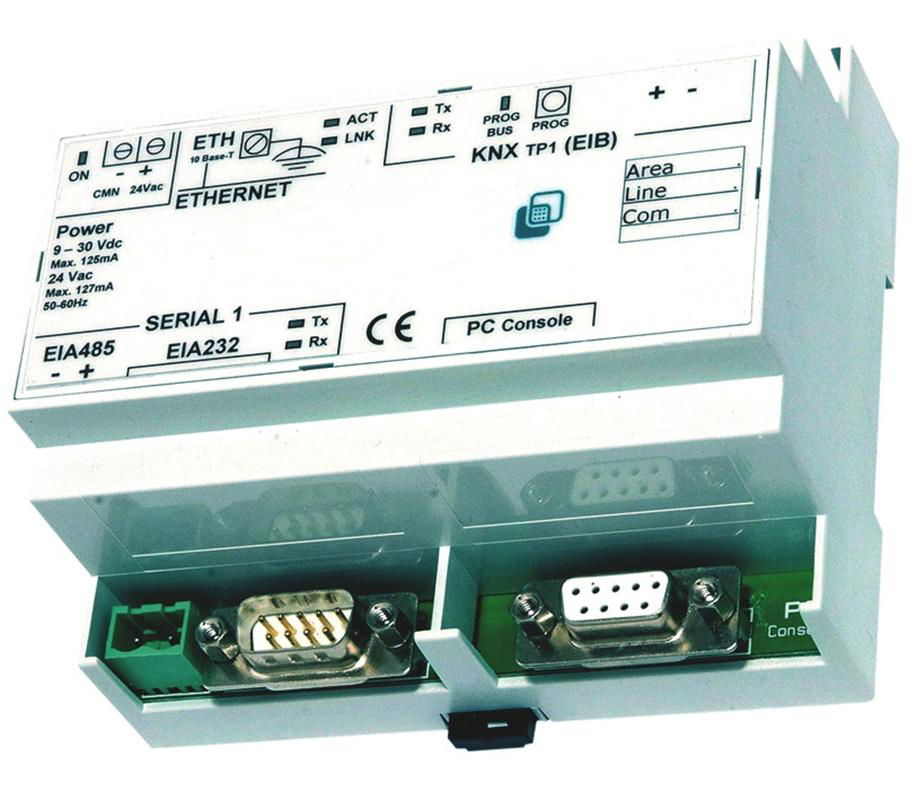

Dünyada İntesis Box ürünleri en bilinmiş entegrasyon markası olarak görülmektedir. Zaten çok fazla marka barındıran bir alanda değildir. Dış ünite tipi olan klimalar genellikle RS 485 haberleşme protokülü ile direkt dış üniteye bağlanırlar.Klima firması her iç üniteye bir numara vererek bunları otomasyon firmasına teslim eder. Otomasyon firmasıda bu adresleri intesis box içine yazarak gerekli kontrolleri sağlayabilmektedir. Eğer dış ünitede PI485 kartı yoksa birçok firma bu kartı dış ünitelerine entegre edebilmektedir.
İç ünite modelleri ise her iç üniteye bir adet olacak şekilde düşünülmelidir. Bunlar 2 damar kablo ile iç üniteye bağlanabilir. Panoda bir yere tutturulabileceği gibi genellikle bu ürünler asma tavan içine gizlenirler.
Eğer projede split klima kullanılacak ise bu ürünleri derecesel kontrol etmek için IR çalışan gatewayler kullanılabilir. Ya da sadece aç kapa olarak kontrol edilmek istenirse klima iç ünitelerine birer kuru kontak kart takılarak kontrol aç kapa olarak sağlanılabilir.
