Dikkat: Faz ve nötr hattının ve Stop&Go cihazının kablolarının bağlantılarının doğru yerlere yapılması gerekmektedir.
Çalışması
Ürün yanına bağlanan kaçak akım koruma anahtarı veya sigortanın açmasına bağlı olarak sistemi hem kaçak akım hem de kısa devre yönünden kontrol eden bir cihazdır. Sistemde bir sorun bulunmaması durumunda sonsuz kez kurma yapabilen bir üründür. Cihaz, bir kaçak akım yada kısa devreyi tesisatta tespit etmesi durumunda sesli ve ışıklı uyarı verip alarm durumuna geçer.İki açma arasında 5 saniyeden daha kısa bir süre varsa cihaz yine alarm moduna geçecektir.
Devreye Alınması
Legrand Stop&Go cihazı 2 kutup – 1 Kutup+nötr kaçak akım anahtarı yada sigorta ile birlikte kullanılmakta olup maksimum 63A’ya kadar olan amperajlarda kullanılır.

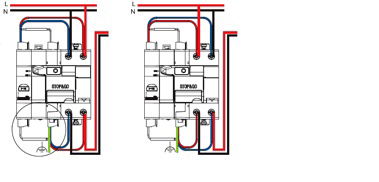

Bağlantı şemasında sözü edilen bağlantının yapılmasından sonra cihazın üzerinde bulunan mavi renkli ‘’P’’ tuşuna ortalama 5 saniye basılı tutulduğunda bu tuşun yanında bulunan ışıklar sabit hale gelir. Artık cihaz kullanıma hazırdır.
İkinci aşamada kaçak akım koruma anahtarının test tuşuna basılarak kaçak akım koruma anahtarının açması sağlanmalıdır. Ardından Stop&Go cihazını açan kaçak akım koruma anahtarı kurulur veya cihazın yanına bağlanan otomatik sigortanın mandalı elle düşürülür.Sonrasında otomatik sigortanın Stop&Go cihazını kurduğunun görülmesi gerekir.
