Sektörün az tanıdığı ve seçimi konusunda zorlanılan ürün olan parafudr konusunu ele alıyoruz. Her zaman olduğu gibi parafudr nedir sorusu ile başlayacağız.
Parafudr en basit tabiri ile enerji hatlarını atmosferik kaynaklı yıldırım gibi çok yüksek gerilimden koruyan devre elemanıdır.
Daha fazla öğren: Hangi standartlara tabidir?
Parafudr seçimi için adım adım gidilmesi gerekir
- Öncelikle sistemde tek parafudr kullanmak yanlış bir uygulamadır. Şöyle ki, ana dağıtım panosundaki parafudr yıldırım darbesini sadece %80'i karşılar geri kalan %20 kısım hat üzerinde ilerlemeye devam eder. İşte bu sebepden dolayı ana pano ve tali pano olmak üzere minumum iki noktada kullanmak en doğru uygulamadır.
Hatta hat üzerindeki hassas cihazlara göre yakın koruma parafudru (parafudrlu grup priz) kullanmamız da gerekebilir.
- Ana dağıtım panosu ve, tali pano parafudrları ayrıdır. Şöyle ki, sipariş aşamasında ana dağıtım panosu için Iimp değerine göre seçim yapılır. Türkiye şartları için ortalama 40- 50kA seçilmekte olup 100kA kadar opsiyonlar sunulmaktadır. Tali pano için ise Imax değeri baz alınmalıdır. Burada ise ortalama 20kA ve üstü seçilmektedir.
Iimp: Tip 1 parafudrların zarar görmeden darbelere 5 kez dayanabileceği değeri ifade eder. Ana dağıtım panosu parafudrlarında bu değer yazar.
Imax: Tip 2 parafudrlar için maksimum deşarj akımıdır. Parafudr zarar görmeden Imax darbesine 1 kez dayanabilmelidir.

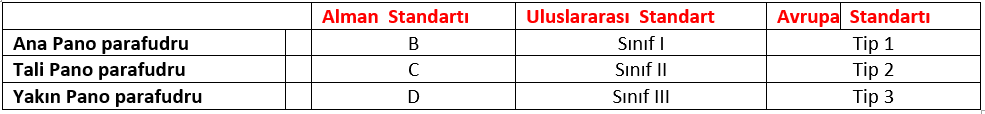

- Parafudr konusunda en çok karmaşa yaşanan bir nokta da bazı markalarda B - C - D tipi diye sınıflandırma yapması, bazı markalarda ise Tip 1 – Tip 2 – Tip 3 şeklinde sınıflandırma yapılmasıdır. Aslında aynı ifadeler olup markaların farklı standartlara göre konuşmasından dolayı yaşanan bir karmaşadır. Örnek projede B standartı yazıyorsa siz Tip1 parafudr da sunabilirsiniz.
- Ana dağıtım panosunda Tip 1 veya B sınıfı, tali panoda ise Tip 2 veya C sınıfı parafudr kullanmak gerekir.

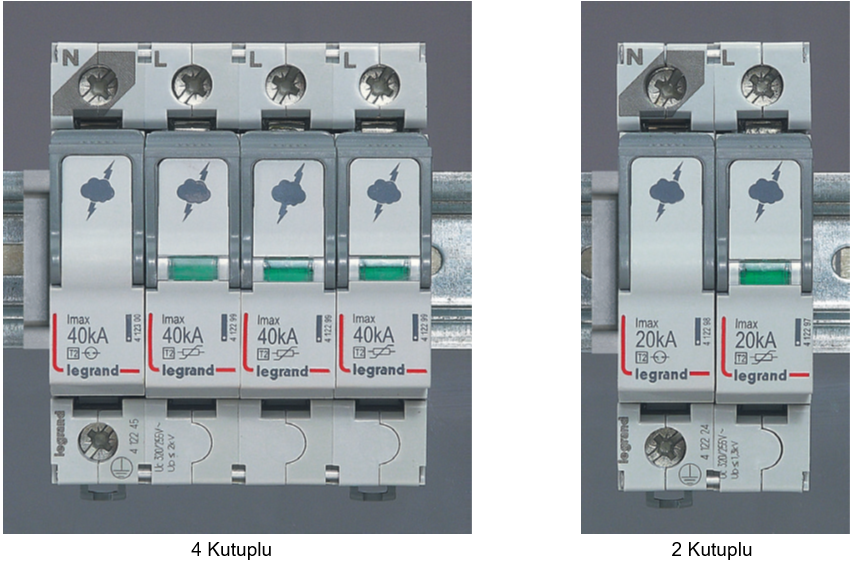

- Trifaze sistemlerin korunması için trifaze parafudr yani 4 kutuplu kullanılması monofaze sistemlerin korunması için 2 kutuplu kullanılması en ideal yöntemdir.
Neden birden fazla parafudr kullanılmalıdır?
