Çevrim empedansı testi, her elektrikçinin işinin bir parçasıdır. İnsanları güvende tutar ve tesisatların Kablo Tesisatı Yönetmeliklerine uyduğundan emin olunmasını sağlar. Ancak tekrar tekrar ortaya çıkan bir zorluk vardır: RCD kaynaklı artış.
Daha önce bir devreyi test edip beklenenden daha yüksek ölçümler elde ettiyseniz bunun nedeni muhtemelen artış sorunudur.
RCD kaynaklı artışın ne olduğunu, neden önemli olduğunu ve işinize sorunsuzca devam edebilmeniz için Megger'in True Loop™ teknolojisinin sorunu nasıl ortadan kaldırdığını bu yazıda bulabilirsiniz.
RCD Kaynaklı Artış Nedir?
RCD kaynaklı artış, devrede bir RCD (Kaçak Akım Cihazı) veya RCBO olduğu için çevrim testi beklenenden daha yüksek bir ölçüm gösterdiğinde gerçekleşir.
Sigorta attırmayan çevrim testi sırasında test cihazı, RCD'nin atmasını önlemek için küçük bir akım uygular. Ancak bu akım, RCD'nin manyetik bobiniyle etkileşime girer. Bobin, basit bir iletken gibi davranmak yerine teste kendi direncini ekler.
Test cihazı, devre empedansı ile bobinin eklenen empedansı arasındaki farkı anlayamaz, bu nedenle sonuç değerinde bunları toplar.
Örnek:
Gerçek devre empedansı = 0,7 Ω
RCD bobini 0,5 Ω ekler
Test cihazı 1,2 Ω gösterir
Kağıt üzerinde, tesisatta sorun olmadığı halde Kablo Tesisatı Yönetmeliklerindeki 1,1 Ω sınırını aşar.
Tüm RCD'ler aynı şekilde davranmadığı için artış bir işte görünüp diğer işte görünmeyebilir. Sorunu bu kadar sinir bozucu kılan şey, bu öngörülemezliktir.
RCD Kaynaklı Artış Neden Önemlidir?
Güvenlik
Çevrim empedansı (Zs), Olası Arıza Akımını (PFC) hesaplamak için kullanılır. Zs çok yüksek görünüyorsa PFC çok düşük görünür. Bu da devre kesicinin bir süre sonra devreye gireceğini düşünmenize yol açabilir ancak gerçekte devreye girmeyebilir.
Uyumluluk
Yanlış yüksek ölçümler, devrelerin Kablo Tesisatı Yönetmeliği sınırını aşmasına neden olabilir. Güvenli bir tesisatta "başarısız" bir sonuç alırsınız. Testi tekrarlarsanız farklı bir ölçüm elde edebilirsiniz. Bu tutarsızlık, onaylama işlemlerini zorlaştırır.
Zaman
Yanlış arızaların izini sürmek saatlerin boşa harcanmasına neden olur. Elektrikçiler sıklıkla bağlantıları tek tek inceleyip aynı devreleri tekrar tekrar test ederler ancak sonunda sorunun artış olduğunu fark ederler. Bu asla geri alamayacağınız bir zamandır.
Çözüm: Megger'in True Loop™ Teknolojisi

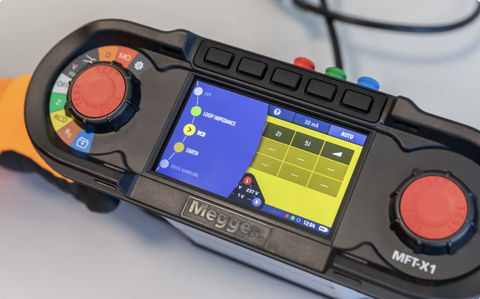

Megger, ölçümlerdeki artış sorununu ortadan kaldırmak için True Loop™ teknolojisini geliştirmiştir. MFT-X1 gibi test cihazlarına entegre edilmiştir.
Çalışma yöntemi şöyledir: Test cihazı sigorta attırmayan çevrim testini normal şekilde çalıştırır ancak RCD bobininden gelen direnci tespit edebilen daha akıllı bir ölçüm tekniği kullanır. Bu "ekstra" direnç sonuçtan çıkarılır.
Ekranda gördüğünüz sayı, devrenin gerçek çevrim empedansıdır. Daha fazla veya daha az bir sayı gösterilmez.
Confidence Meter™ ile Güven Sağlama
MFT-X1 ayrıca Confidence Meter™ işlevine sahiptir.
Gürültü veya artış sorunu ölçümlerinizi bozduğunda ekranda bir ark görüntülenir. Test cihazı ölçümü iyileştirirken ark tek bir nokta haline gelene kadar küçülür.
Bu, ölçümün stabil, doğru ve güvenilmeye hazır olduğunu gösterir.
Size Sunulan Özellikler Nelerdir?
Doğru sonuçlar: Artış sorunu nedeniyle hatalı test başarısızlıkları oluşmaz.
Tutarlı ölçümler: Farklı devreler ve cihazlar arasında güvenilir değerler.
Daha az zaman kaybı: Nedensiz test tekrarlarından ve arıza tespitlerinden kurtulun.
Daha güvenli tesisatlar: Güvenebileceğiniz arıza akımı hesaplamaları, gerektiğinde koruyucu cihazların devreye gireceğini kanıtlar.
Özet
RCD kaynaklı artış yıllardır elektrikçiler için bir sorun oluşturuyor. Bu durum hem zaman kaybına, hem başarısız testlere hem de güvenlik konusunda soru işaretlerine neden olmaktadır. True Loop™ ile tüm bunlar sona eriyor.
Doğru çevrim ölçümleri, hatalı başarısızlık durumlarının olmaması ve güvenebileceğiniz doğru sonuçlar.
Ürün sayfasını ziyaret edin ve artış sorununu kalıcı olarak çözün.
