Osiloskop, teknik servislerde bulunan ve uzman kişiler tarafından kullanılması gereken bir ölçü aletidir.

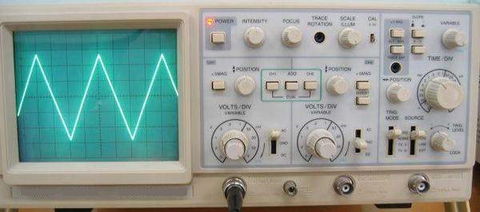

Osiloskop en yalın ifadeyle elektriksel sinyalleri dalgaya dönüştüren bir ölçü aletidir. Salınım ölçer adıyla da bilinen osiloskop gerilim, frekans, akım gibi elektriksel değerleri ölçerek ekranda gösterir; işaretin dalga şeklinin görüntülenmesini, böylece frekans ve genliğinin aynı anda en kolay şekilde ölçülmesini sağlar. Osiloskop, teknik servislerde bulunan ve uzman kişiler tarafından kullanılması gereken bir ölçü aletidir.
Osiloskopun Çalışma Prensibi
Osiloskopun çalışması, elektrik sinyallerinin ekranda çizilmesi temel prensibine dayanır. Bunun olması için öncelikle saptırma plakaları adı verilen düzlemsel levhalara gerilim uygulanır ve bu sayede elektrik alanları oluşturulur. Bu elektrik alanlarından geçen elektron demetleri, plakalar tarafından saptırılır ve osiloskopun ekran yüzeyine çarptıkları noktaların yerinin değiştirilmesini sağlar.
Ekran yüzeyi fosfor kaplıdır, bu sayede ekran yüzeyine çarpan elektron demetleri ışık olarak görülür ve hemen kaybolmaz. Bu noktalar birleştiğinde ekranda uzun bir çizgi şeklinde gözlemlenir ve yatay doğrultuda zamana bağlı olarak hareket eder. Unutulmamalıdır ki, osiloskop devreye her zaman paralel bağlanmalıdır. Seri bağlandığı takdirde çok yüksek olan iç direnci ölçüm yapılacak devreden akım akmasını engeller.
Osiloskop Türleri

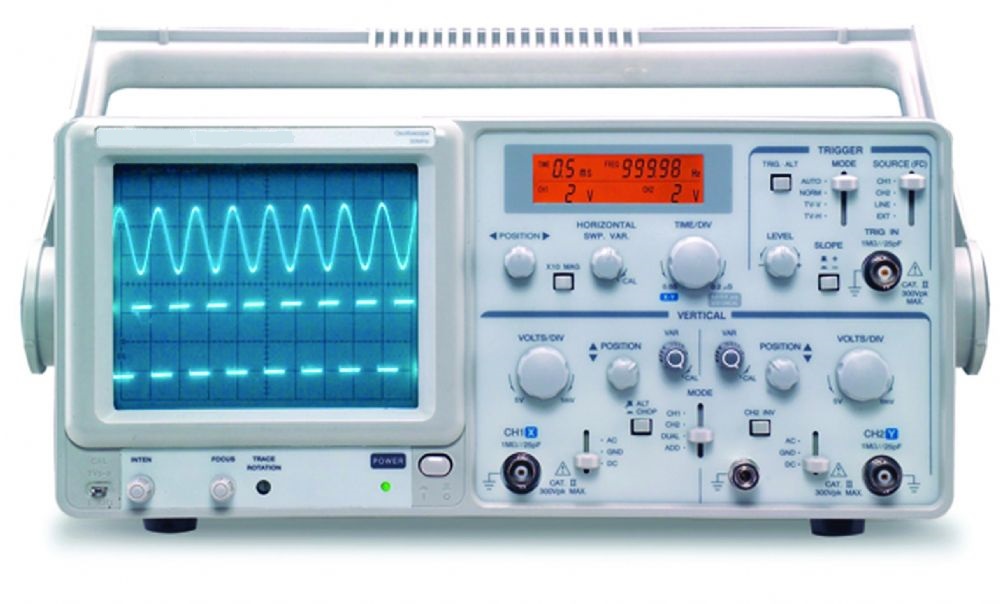

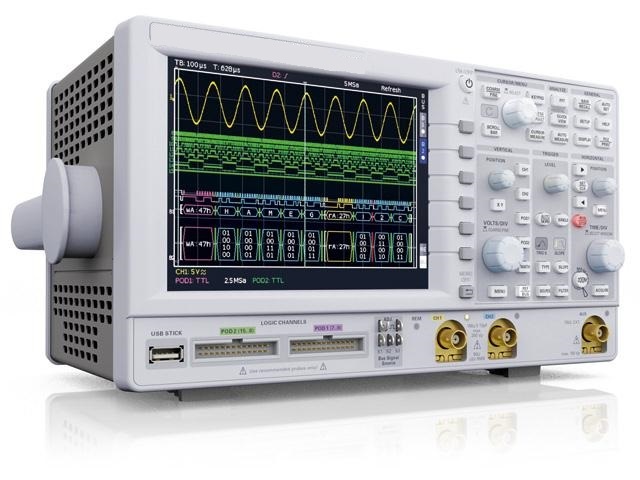

Osiloskoplar Analog, Dijital ve Taşınabilir olmak üzere üç şekilde gruplanabilir. Dijital osiloskoplar analoglara göre daha çok tercih edilirken, taşınabilir osiloskoplar daha pratik ve işlevsel olmaları sebebiyle teknisyenler tarafından her geçen gün daha çok tercih edilmektedir.
Osiloskopun Kullanım Alanları
Osiloskoplar elektrik sinyallerini gözle görülür hale getirdiğinden kamera, televizyon gibi elektronik cihazların onarım işini yapan deneyimli kimseler ile devre tasarım ve imalatçıları tarafından rahatlıkla kullanılabilir. Bu tür elektronik cihazlar üreten firmalar bu aygıtlara ait devre şemaları oluşturur ve olması gereken sinyal şeklini burada gösterir.
Onarım işini yapan teknisyenler ise kontrol ya da tamir için osiloskop kullanmaları gerektiğinde aygıtın ölçtüğü sinyaller ile devre şemalarındaki sinyalleri karşılaştırarak uyumluluğu denetler.
