Bu yazımızda muhtemel kısa devre akımının ve potansiyel toprak arıza akımı kaynağı ile diğer noktalardaki ölçümü ve hesaplanması konusunda bilgi edinebilirsiniz.
Maksimum potansiyel arıza akımı nedir?
Potansiyel arıza akımı (Ipf), herhangi bir elektrik tesisatında meydana gelen bir kısa devre veya topraklama hatası durumunda akan aşırı akımın değeridir. Koruyucu cihazların bu tür arıza akımlarıyla güvenli bir şekilde başa çıkabilme kapasitesi (ve bir devre kesici yapma kapasitesi) bulunmadığında bireyler elektrik arızası veya yangın nedeniyle yaralanma ve hatta ölüm riski taşıyabilir.
Arıza akımı testinden önce hangi önlemler alınmalıdır?
Bir tesisattaki maksimum arıza akımı, iletkenlerin en düşük direnç değerlerine sahip olduğu noktada gerçekleşmektedir. Bu nedenle, kurulum için maksimum bir değer elde etmek gerekiyorsa testin, ana şalterde veya elektrik dağıtımcısının ölçüm ekipmanından gelen kuyruklara doğrudan bağlanan başka bir anahtarda olduğu gibi, kurulumun kaynağında yapılması önemlidir. Bir dağıtım devresi tarafından beslenen bir ana şalter gibi, kaynağın dışındaki bir noktada bir ölçüm yapılırsa, bu durum kurulum için maksimum değer değildir.
Arıza akımı testinin gerçekleştirildiği kurulumun kaynağında hata koşulları en şiddetli olduğundan, test işlemi sırasında çok dikkatli olunmalıdır. Topraklama iletkeni, ana koruyucu bağ iletkenleri ve devre koruyucu iletkenleri, bu testler sırasında normal çalışma için bağlanmalıdır, çünkü bu ve diğer herhangi bir paralel yolun toprakta bulunması, toprak arıza döngüsünün empedansını azaltabilir ve böylece potansiyel arıza akımı seviyesini arttırabilir.
Maksimum potansiyel arıza akımı nasıl ölçülmelidir?
Güvenlik için tüm önlemleri göz önünde bulunduran cihaz, aşağıdaki hata akım değerlerini ölçmek için cihaz üreticisinin talimatlarına uygun olarak gelen enerji kaynağına bağlanmalıdır:
• nötr hat
• toprak hat
Maksimum potansiyel arıza akımı, yukarıda bahsi geçen iki arıza akımından yüksektir ve mutlaka sertifika veya raporda kaydedilmelidir.
Bir TT sisteminin arıza yolu genel toprak kütlesi boyunca olduğu için, toprak arıza akımının ölçülen değerinin, bir TN veya TN-C-S düzenlemesine bağlı bir kurulum için elde edilen değerden kesinlikle daha düşük olacağı göz önünde bulundurulmalıdır.
Potansiyel arıza akımının değeri nasıl hesaplanır?
Test cihazının potansiyel bir arıza akımı aralığı bulunmadığı durumlarda, önceki testler tarafından verilen okumalar, hata döngü direçlerini ohm cinsinden üretecektir. Bu okumaların her birini potansiyel bir arıza akımına dönüştürmek için, bunları voltaja bölmek gerekir. Örneğin, test sırasında ölçülen voltaj 230 V ise kaynak ile nötr arasındaki nötr döngü direncinin ölçülen değeri 0,05 Ω'dur:
Maksimum potansiyel kısa devre akımı (nötr hat) = 230 / 0.05 = 4600 A (veya 4.6 kA)
Aynı prosedür şu anda toprak hat değerinin hesaplanması için tekrarlanır ve bu hesaplanan değerlerin en yükseği, maksimum potansiyel arıza akımı olarak kaydedilmelidir.
Kurulum iki veya daha fazla aşama tarafından sağlanıyorsa ne olur?
Bir kurulumun iki veya daha fazla faz tarafından sağlandığı durumlarda, maksimum potansiyel arıza akımı muhtemelen hat iletkenleri arasında olacaktır. Bu nedenle, testi gerçekleştirmek için 400 V'da çalışmak üzere tasarlanmış bir test cihazı bulunmadığı sürece, hatlar arasındaki potansiyel arıza akımını hesaplamak gereklidir. Genellikle, maksimum potansiyel arıza akımı tek fazlı değerin iki katı olarak alınabilir. Örneğin, maksimum tek fazlı arıza akımı ölçümü 4.6 kA ise, hat iletkenleri arasındaki maksimum hata akımı değeri aşağıdaki gibi hesaplanır:
4.6 kA x 2 = 9.2 kA

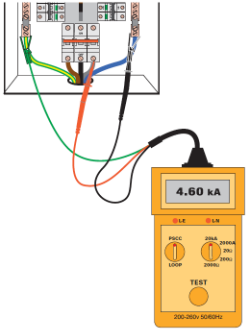

Tek fazlı toprak arıza akımını ölçmek için üç uçlu bir aletin bağlantısı Resim 2'de gösterilmektedir, test her bir hat için tekrarlanmaktadır.

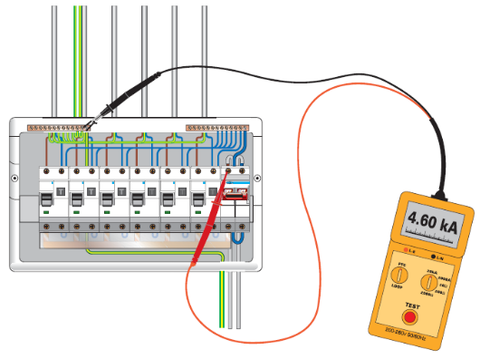

Kısa devre testini gerçekleştirmek için, Resim 2'de gösterilen yeşil kurşun nötr hat (siyah kablo ile birlikte) ve her bir hat için kısa devre testine bağlanır.
