Wattmetre elektrik profesyonelleri tarafından elektriksel güç miktarını ölçmek için kullanılır. Hesaplamadaki ana formülü P=VxI’dir. Her tüketiciye bağlı bir wattmetre bulunur. Elektrik işletmelerinden görevli gelir ve kullandığınız miktarı sayaçlarımızda ölçerek faturayı çıkarır. Sayaçlarda aslında wattmetredir. Geleneksel (Analog) wattmetreler ve günümüzde dijital wattmetreler olmak üzere isimlendirilirler.

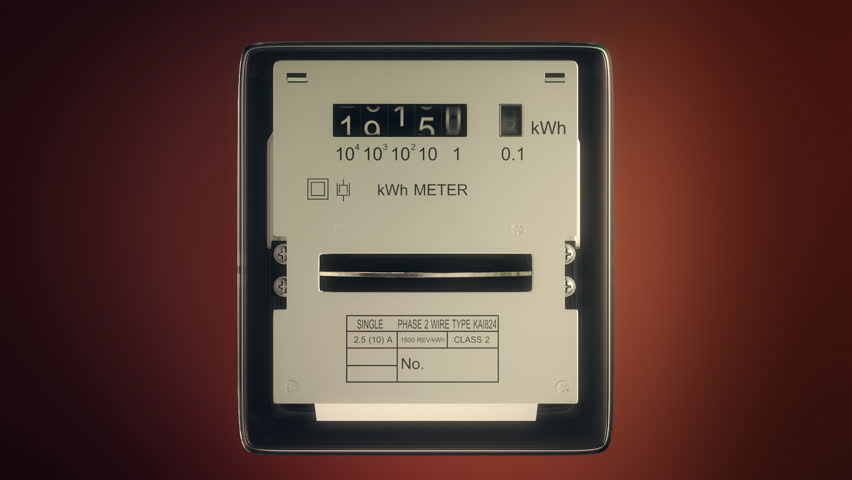

Şekil 1: Analog Elektrik Sayacı
Şekil 2: Dijital Elektrik Sayacı
Geleneksel wattmetreler motor prensibi ile çalışır. Wattmetrede akım bobini ve gerilim bobini bulunur. Akım bobini iki parçadan oluşur ve sabittir. Düşük dirence sahiptir. Gerilim bobini ise ince telden sarılmış yüksek dirence sahiptir. Dairesel şekilde akım bobinin orta kısmına yerleştirilir. Bu sarım sayesinde gerilim düşürülmüş olup, ölçüm seviyesine indirilmiştir.
Şekil 3: Wattmetre İç Yapısı
Akım bobini devreye seri, gerilim bobini ise paralel bağlanır. Devre çalışırken bu iki bobin üzerinde sapma miktarı oluşur. Bu sapma miktarı da güç ile doğru orantılı olup bize kullanılan güç miktarını verir.
Wattmetrenin Olmadığı Durumlarda Güç Nasıl Ölçülür?
DC devrelerde güç hesaplaması için bir multimetre kullanılabilir. Akım ve gerilim değerleri ayrı ayrı ölçülerek P=VxI formülüne göre çarpıldığında mevcut güç bulunabilir.
AC Devrelerinde bu şekilde gücü hesaplarken güç faktörünü muhakkak kullanmalısınız. P=VxIxcosα
Şekil 4: Devre Üstünde Wattmetre Gösterimi
Şekil 4’teki gibi akımı seri olarak, gerilimi de paralel olarak multimetre ile ölçerseniz wattmetre mantığını uygulamış olursunuz.
Wattmetre Elektrik Devrelerine Nasıl Bağlanır?
Şekil 5: 1 Fazlı Wattmetre Bağlantı Şeması
Şekil 6: 3 Fazlı Wattmetre Bağlantı Şeması
